ELM 327: список автомобилей совместимых со сканером, инструкция

8.10.2019 Новости

Автовладельцы должны периодически проходить диагностику своего транспортного средства (ТС). Эта процедура касается двигателя, шасси и прочих важных компонентов. Но необязательно обращаться в СТО, поскольку провести проверку работоспособности можно самостоятельно. Понадобится только адаптер для диагностики ELM 327. Сложного в его работе ничего нет, но необходимо учитывать особенности его использования с Андроид, Iphone, и список авто, с которыми он может работать.

Интерфейс программы

Что касается интерфейса ЕЛМ327, он понятен на интуитивном уровне.

Как только подключение будет установлено, нужно подождать прекращения мигания иконки, ан которой изображена автомашина.

Внимание!

Если процедура проведена правильно, то адаптер сразу начнет работу.

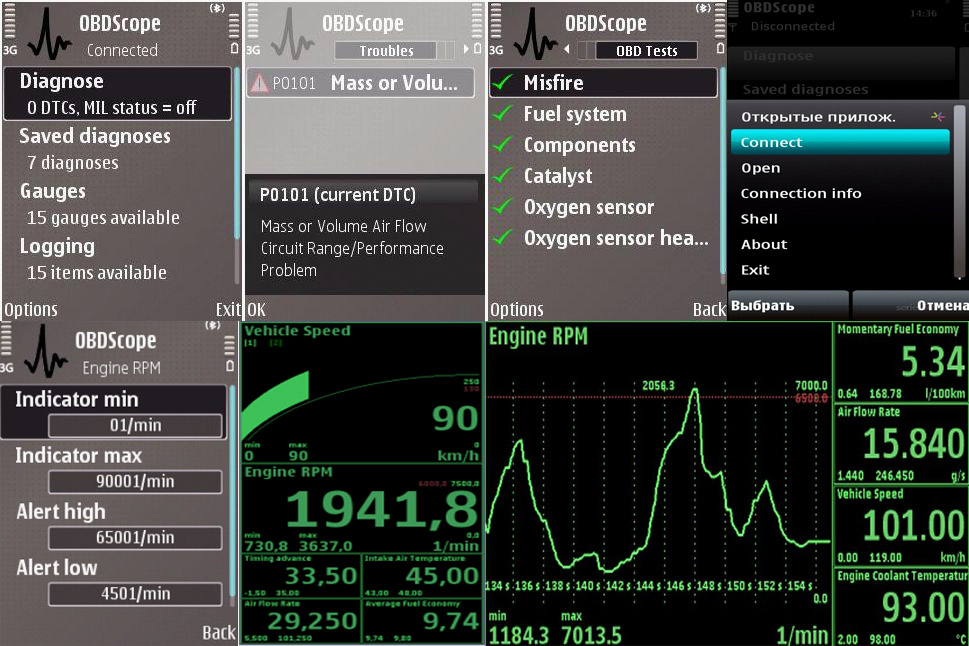

При работе устройства необходимо обращать внимание на такие иконки:

  • OBD Check Fault Codeпомогает определить и расшифровать ошибки в работе ТС;
  • Realtime Informationсчетчики, которые отображают настоящее состояние двигателя. Юзер сможет выставить требующиеся параметры самостоятельно. С этой целью предусмотрена функция «Добавить экран»;
  • Map Viewпоказывает путь передвижения.

Во время езды водитель может следить за показаниями. Чтобы получить более полные сведения о многих системах автомашины, лучше подключиться к ELM 327 через компьютер.

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Преимущества сканера ЕЛМ 327:

  • интуитивно понятен и прост в применении. Для подключения и работы с ним не нужны специальные навыки. Нужно изучить инструкцию, а также понимать, как устроена электронная система ТС. А приложения для «умных» телефонов делают этот аппарат отличным помощником в пути;
  • компактностьблагодаря этому его можно возить в ТС и подключать к электронному блоку управления, как только это понадобиться;
  • точные результаты;
  • экономностьприменение адаптера исключает необходимость часто посещать СТО.

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.

Внимание!

Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети.

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.

Основной функционал сканера Еlm327

Автомобильный сканер ELM327 поддерживает все протоколы диагностики. В этом его плюс, потому что агрегат можно подключить к различным моделям машин. Все что потребуетсявыбрать приложение и подключить адаптер.

Благодаря ЕЛМ 327 можно:

  1. Следить за показателями датчиков авто.
  2. Определять неисправности в их функционировании, проверять достоверность показателей.
  3. Следить и сканировать коды ошибок и расшифровывать их.
  4. Определять текущие показания.
  5. Устранять поломки ТС.
  6. Видеть сколько оборотов совершает двигатель.
  7. Следить за нагрузкой двигателя.
  8. Определять температуру жидкостей.
  9. Следить за скоростью передвижения.
  10. Мониторить расход топлива.
  11. Проверять состояние тормозной системы.
  12. Определять, как расположены дроссельные заслонки.
  13. Следить за подачей топлива.
  14. Отслеживать работы иных систем транспортного средства.

Адаптер для автодиагностики поможет вовремя определить неполадки и исправить их. Следовательно, можно избежать серьезных повреждений.

Программы для ЕLM327

В сети немало программ для скачивания и применения для работы диагностического адаптера. Но водители предпочитают те, которые совмещаются с современными телефонами и поддерживают беспроводную связь WiFi и Bluetooth.

Лидером среди такого ПО является TORQUE. Оно имеет две версии: платную (Pro) и бесплатную (Lite). Их отличие в числе характеристик проверяемых компонентов.

С помощью TORQUE можно:

  • определять неисправности и сбрасывать коды;
  • следить за характеристиками в режиме реального времени;
  • проверять зонд;рассчитывать расход топлива и его стоимость
  • ;записывать поездку на видео, чтобы в дальнейшем можно было определить причину неполадки;
  • следить за показаниями датчиков и вовремя выявлять поломку.

Хорошей программой также является OBD CAR DOCTOR. Благодаря ей можно:

  • прочитать коды ошибок и удалить их;
  • получить отчет после расшифровки;
  • определить состояние всех компонентов автомашины на основании реальных показателей датчиков;
  • идентифицировать тестируемый транспорт по номеру кузова.

Замыкает «тройку» лидеров OPENDIAG. Ее предназначение в сканировании инжекторных моделей. Иными словами, ее используют для авто российского производства. Программа совместима со сканером ELM 327, а работает на базе ОС Android. Она бесплатная и удобна в эксплуатации.

С какими автомобилями совместим аппарат

Для определения типа автомобильного сканера, который подходит для вашего ТС, нужно переделить, какие у них протоколы обмена данными. С этой целью необходимо посмотреть на колодку диагностики и определить типы присутствия контактов:

  • KLine (7) – свидетельствует о применении для сканирования состояния авто протокола ISO 91412. Подобные разъемы используют в ТС автоконцернов Азии и Европы;
  • 4, 5, 7, 15 и 16применим протокол ISO142304KWP2000. В основном его можно встретить в марках Daewoo, KIA, Hyundai, Subaru STi и отдельных моделях Mercedes.

Во всех этих случаях ЕЛМ 327 будет исправно работать.

Внимание!

Прибор подходит также для протоколов: SAE J1850 PWM/VPW, ISO 15765-4 CAN 29/11 bit 250/500 Kbaud, SAE J1939.

В основном сканер без труда удается установить на любой автомобиль.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

  1. ELM 327 Bluetoothсовместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
  2. USBэтот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
  3. ELM327 WiFiтоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

  • загрузить из магазина приложений Google Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
  • подключить диагностический сканер к разъему;
  • завести двигатель;включить Bluetooth на смартфоне или планшете;
  • кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
  • выбрать поиск нового устройства;
  • подождать отображения на дисплее перечень доступного оборудования;
  • выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
  • после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
  • на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети.
Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа. Затем запустить файл установки «.exe».

Следующие действия:

  1. Подключить ЕЛМ 327 к автомобильному разъему.
  2. Завести двигатель.
  3. В панели управления ПК найти «Устройства Bluetooth».
  4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
  5. Нажать.
  6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
  7. Снова нажать «Далее».
  8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
  9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера WiFi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

  1. Подключить ЕЛМ к разъему, установленному в авто.
  2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
  3. Далее нажать на стрелку синего цвета, которая появится справа.
  4. В новом окошке ввести IPадрес 192.168.0.11 и маску подсети 255.255.255.0, которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IPадреса.

Частые ошибки при подключении

Несмотря на то, что процесс подключения не должен вызвать проблем, некоторые проблемы, все же возможны. Например:

  • не удается подключить ЕЛМ 327 к электронному блоку управления. Причин может быть несколько: сканер не подходит для авто, переходник/программа неправильно подобраны. Водитель также может забыть пройти инициализацию. Иногда проблема в поломке разъема;
  • информация о некоторых данных нельзя посмотреть в реальном времени. Эта опция работает только во время движения авто.

Помимо этого, диагностический сканер не всегда может считать или сбросить ошибки. Для этого необходимо, чтобы двигатель работал, поэтому включенный мотор все исправит.

Чтобы знать, как работают все системы ТС, не обязательно посещать часто СТОможно приобрести сканер для диагностики ELM 327. Он может работать от ПК, смартфона или планшета. Главное скачать программу, подходящую для ОС, от которой работает девайс и правильно настроить их взаимодействие.
